Connettori rj 11 - 12 - 14 - 25 - 45

Connettori 6 poli rj 11 - 12 - 14 - 25

La sigla RJ-11 (o RJ11, dall'inglese Registered Jack tipo 11) indica una interfaccia fisica (connettore elettrico) usata per l'attestazione di cavi destinati ai servizi telefonici e di trasmissione dati, standardizzati negli Stati Uniti d'America a partire dagli anni '70. Comunemente è usata per indicare una famiglia di connettori modulari a 6 posizioni, che possono essere usati per varie applicazioni.
A rigore, la sigla RJ-11 identifica una specifica modalità di cablaggio che prevede l'uso di due soli contatti (pin), spesso indicata come 6P2C (6 posizioni, 2 contatti). In questa configurazione, di uso universale negli Stati Uniti e molto comune nel resto del mondo per il collegamento di apparecchi telefonici e similari, vi è una sola coppia di conduttori attestata sui contatti centrali (3 e 4).
In Italia, l'uso dapprima esclusivo della presa telefonica tripolare come punto di fornitura per il collegamento dell'apparecchio telefonico, lascia progressivamente il posto alla presa RJ-11.
Le versioni che utilizzano più coppie di conduttori sono cablate a partire dal centro verso l'esterno, e assumono nomi diversi a seconda del numero di coppie attestate e dell'applicazione: la versione 6P4C (2 coppie), che usa anche le posizioni 2 e 5, è identificata con la sigla RJ-14, mentre la versione 6P6C (3 coppie), con tutte le posizioni collegate, va sotto il nome di RJ-12 o RJ-25.

Connettori 8 poli rj 45

Schema del connettore

La sigla RJ-45 (dall'inglese Registered Jack tipo 45) indica una interfaccia fisica (connettore elettrico) usata per l'attestazione di cavi elettrici a coppie di conduttori incrociati (twisted pair). La specifica fa parte di una serie di connettori modulari destinati ai servizi telefonici e di trasmissione dati, standardizzati negli Stati Uniti d'America a partire dagli anni '70. Si tratta di un connettore 8P8C, ovvero a 8 posizioni e 8 contatti (pin), che può essere usato per varie applicazioni.
A differenza delle apparecchiature telefoniche, che utilizzano l'RJ-11, il connettore RJ-45 è utilizzato in particolare per il cablaggio delle reti locali secondo gli standard Ethernet / IEEE 802.3 10Base-T, 100Base-TX e 1000Base-T, anche se con una configurazione dei contatti (pinout) leggermente diversa da quella originale. L'iniziale disposizione progressiva delle coppie verso l'esterno, a partire dai contatti centrali, non è compatibile con le velocità richieste da tali applicazioni perché porta a una distanza troppo elevata i conduttori delle coppie più esterne.
Per tale applicazione sono stati sviluppati due standard di cablaggio, EIA/TIA-568A ed EIA/TIA-568B, che differiscono per l'inversione delle coppie 2 e 3. I due standard presentano una diafonia diversa, dovuta al differente passo di avvolgimento delle coppie. Lo schema di cablaggio maggiormente utilizzato è l'EIA/TIA-568B che ha una diafonia minore rispetto a quella del EIA/TIA-568A, comunque, nell'estendere delle reti già esistenti, bisogna rimanere coerenti con lo standard utilizzato.

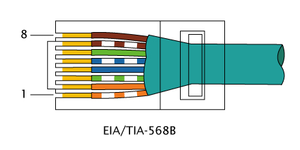

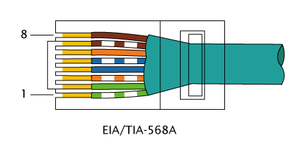

Cablaggio per connettore RJ-45 secondo gli standard EIA/TIA-568A/B

Cavo diretto EIA/TIA-568A

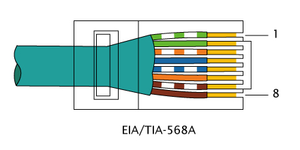

Cavo cross-over EIA/TIA-568A/B (10Base-T, 100Base-TX)
Utilizzati per collegamenti diretti da pc a pc e non da pc a hub

Connettori e copriconnettori rj45

Categoria cat 5e

Categoria cat 6

Connettore BNC

I connettori BNC sono una famiglia di connettori unipolari a baionetta usati per l'intestazione di cavi coassiali. La sigla del connettore è l'acronimo di Bayonet Neill Concelman, dal nome dei due inventori Paul Neill e Carl Concelman, e dal sistema utilizzato per l'innesto, appunto definito a baionetta. I connettori BNC sono utilizzati nel cablaggio di reti 10Base2, ma anche in svariate applicazioni industriali. L'aggancio fra il connettore maschio e il connettore femmina si effettua rapidamente, ruotando di un quarto di giro, la ghiera del connettore maschio intorno ai due perni, ricavati sulla ghiera del connettore femmina; l'unione così ottenuta, risulta meccanicamente molto affidabile. Gli elementi del contatto elettrico possono esse placcati in argento o in oro, nel secondo caso si ha la massima garanzia di affidabilità nel tempo del contatto elettrico. L'elemento isolante, nei migliori modelli è realizzato in Teflon. Il fissaggio al cavo coassiale può essere effettuato in due modi: il primo prevede solo una coppia di semplici chiavi, il secondo prevede l'utilizzo di una speciale pinza per poter crimpare il cavo sul connettore, questo secondo metodo risulta nel tempo più affidabile.
Oltre ai connettori terminali, la famiglia comprende le spine a T, che consentono di simulare una topologia a bus collegando nodi di una rete l'uno all'altro tramite tratti di cavo, in maniera simile, ma molto più semplice, a quanto avviene con le spine a vampiro usate nel cablaggio di reti 10Base5.
Il connettore di tipo BNC viene largamente utilizzato anche per cablare linee a radiofrequenza, ad esempio per collegare un apparecchio radio trasmettitore, ricevitore o ricetrasmettitore alla relativa antenna. Il connettore è adatto per linee con un'impedenza di 50 e 75 ohm.
Un altro impiego su larga scala dei connettori BNC è nei cablaggi di segnali video professionali, dove il cavo coassiale è utilizzato per trasmettere un segnale video sia composito che digitale, oppure a componenti con tre cavi di uguale lunghezza; in questo tipo di applicazione si usano cavi con impedenza di 75 ohm. È adottato universalmente anche per l'ingresso e uscita di segnale, negli strumenti di misura elettronici, i quali adottano come standard l'impedenza di 50 ohm.
